TEC TC-754   Vorverstärker mit 4 Eingängen und integriertem Phono-Vorverstärker

Seite im pdf-Format

Der TC-754 ist ein Vorverstärker, mit dem man mehrere Audiogeräte an vorhandene Vollverstärker, Endstufen, PCs, Soundkarten oder CD/DVD-Rekorder anschließen kann. An den TC-754 können die meisten Plattenspieler (mit MM-System) angeschlossen werden. Der TC-754 besitzt einen Lautstärkeregler zur Anpassung der Lautstärke der angeschlossenen Geräte nach Wunsch.
Der TC-754 ist ein hochwertiges Produkt, das einen linearen Frequenzgang über einen großen Frequenzbereich bei extrem geringen Verzerrungen aufweist.

Eigenschaften

• Anschluss eines Plattenspielers (MM) und von max. 3 Geräten mit Stereo-Line-Signalen
• Anpassung der Lautstärke an angeschlossene Geräte
• Touch-Eingangswahlschalter zum Schutz Ihrer Ohren und Lautsprecher
• Vergoldete Ein- und Ausgangsanschlüsse für hohe Leistung
• elegantes, massives Metallgehäuse zum Schutz gegen Einstreuungen


Technische Daten

Frequenzbereich:	20 Hz – 20 kHz, ± 0,5 dB
Gesamtklirrfaktor (THD):	< 0,06%
Eingangsempfindlichkeit:
Phono:	3,3 mV
Aux (Line):	300 mV
Eingangsimpedanz:
Phono:	47 kΩ @ 200 pF
Aux (Line):	10 kΩ
Ausgangsimpedanz:	200 Ω
Übersteuerungsfestigkeit:	20 dB
Übersprechdämpfung (Phono):	40 dB
Rauschspannungsabstand:	> 85 dBA
Abmessungen (B × H × T):	180 mm × 38 mm × 79 mm
Gewicht (mit / ohne Netzteil):	675 g / 350 g

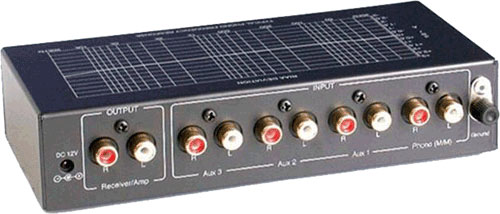

Phono(MM)-Eingang:

• Verbinden Sie die Stereo-Ausgänge Ihres Plattenspieler mit den Cinch-Eingängen auf der Rückseite des TC-754.
• Schrauben Sie das Erdungskabel Ihres Plattenspielers am Erdungsanschluss des TC-754 fest.

Stereo-Line-Eingänge (Aux 1-3):

• Verbinden Sie die Line-Ausgänge Ihres Audiogerätes mit den gewünschten Eingängen des TC-754 mit einem passenden Cinch-Kabel. Typischerweise sind alle Audiogeräte für Heimanwender wie CD-/DVD-Spieler, Fernsehgeräte, Kassettenrekorder usw. mit Stereo-Line-Ausgängen ausgestattet.
• Der TC-754 lässt Ihnen freie Wahl beim Anschluss Ihrer Geräte. Sie können z.B. die Ausgänge von DVD-Spielern oder Mikrofon-Mischpulten an jeden beliebigen Line-Eingang des TC-754 anschließen.

Stereo-Line-Ausgang (Receiver/Amp):

• Verbinden Sie die Line-Ausgänge des TC-754 und die Line-Eingänge ihres Stereoverstärkers mit einem passenden Cinchkabel. Diese Eingänge können mit Line In, Input, Aux, Tuner usw. bezeichnet sein.
• Die Stereo-Ausgänge des TC-754 können alternativ an einzelne Endstufen, ein Mischpult oder die Eingänge einer Computer-Soundkarte angeschlossen werden.
• Bei allen Anschlüssen achten Sie bitte auf die richtige Zuordnung der einzelnen Kanäle: Der rechte Kanal ist meist rot gekennzeichnet.

Netzanschluss:

• Stecken Sie das Stecker-Netzteil in eine normale Steckdose oder in eine Steckdose des Stereoverstärkers.

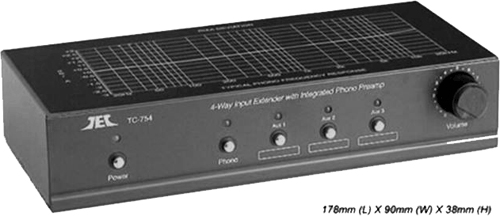

• Um den TC-754 einzuschalten, drücken Sie den Power-Knopf.
• Wenn das Gerät an ist, leuchtet die Leuchtdiode auf der Frontseite rot, anderenfalls grün.
• Achtung: Falls die Stromzufuhr des TC-754 unterbrochen wurde, müssen Sie ihn wieder einschalten. Falls Sie das vermeiden wollen, stecken Sie das Stecker-Netzteil in eine normale Steckdose und keine geschaltete Steckdose des Stereoverstärkers.

Betrieb:

• TC-754 wie oben beschrieben anschließen und anschalten.
• Die gewünschte Tonquelle durch Drücken des entsprechenden Knopfs am TC-754 wählen.
• Mit dem Lautstärkeregler kann die gewünschte Laufstärke eingestellt werden.
• Achtung: Der TC-754 behält die letzte gewählte Quelle, bis die Stromzufuhr unterbrochen wird.
  (Falls die Stromzufuhr unterbrochen wurde, schaltet der TC-754 auf den Phono-Eingang zurück.)
